Cách đọc bản vẽ đồ gỗ và tính tổng diện tích trong CAD

Đăng bởi : Thanh Hải 19/01/2019 886 0
Spread the love

Rate this post
Cách đọc bản vẽ đồ gỗ và tính diện tích trong cad là điều không thể thiếu khi thiết kế nội thất gỗ.

Bài viết hôm nay Luxurious Design xin chia sẻ đến các bạn kinh nghiệm kỹ năng đọc bản vẽ bản vẽ nội thất gỗ.

Tầm quan trọng của việc đọc bản vẽ đồ gỗ nội thất

Khi bạn biết cách đọc bản vẽ thiết kế nội thất gỗ căn nhà của mình sẽ giúp chủ nhà và nhà thiết kế làm việc được ăn ý với nhau hơn. Từ đó có thể đưa ra được những tiếng nói chung cho ý tưởng thiết kế của ngôi nhà mình.

Các ngôn ngữ kỹ thuật của cách đọc bản vẽ đồ gỗ được cả thế giới dùng và theo nguyên tắc nhất định. Cho dù có khác nhau về ngôn ngữ, thế nhưng chỉ cần xem bản vẽ thiết kế đồ nội thất là các nhà thiết kế có thể làm việc được với nhau. Chính vì thế trong thiết kế nội thất gỗ hay bất kỳ thiết kế nào thì việc đọc được bản vẽ là vô cùng quan trọng.

Bản vẽ đồ gỗ chính là cầu nối giữa nhà thiết kế nội thất gỗ và gia chủ thăng hoa ý tưởng.

Trong giai đoạn thiết kế, nhà thiết kế sẽ làm việc và trình bày với gia chủ các phần bản vẽ sau để đi đến thống nhất ý tưởng thiết kế nội thất cho căn nhà.

1. Cách đọc bản vẽ đồ gỗ

Sau khi tưởng tượng cắt bỏ đi phần trên của ngôi nhà, mặt bằng là hình chiếu phần còn lại của 1 tầng của ngôi nhà lên mặt phẳng.

Phần mặt bằng sẽ bố trí các vật dụng và phân vùng phòng, lối đi lại được bố trí trong phạm vi 1 tầng của ngôi nhà.

Ví dụ: Mẫu bản vẽ thiết kế nội thất gỗ dưới đây được nhìn từ trên xuống:

Cách đọc bản vẽ đồ gỗ trong cad

Cách đọc bản vẽ đồ gỗ nội thất 3d

Cách đọc bản vẽ đồ gỗ nội thất 3d

Cách đọc bản vẽ đồ gỗ

Cách đọc bản vẽ đồ gỗ theo từng hạng mục không gian

Mặt cắt không gian phòng khách

Cách đọc bản vẽ đồ gỗ

Cách đọc bản vẽ đồ gỗ phòng khách

Không gian phòng khách được thiết kế nội thất với những gam màu trầm ấm áp như màu nâu, xám từ màu sơn tường, bộ sofa, sàn gỗ màu nâu, kệ trang trí…

Các đồ nội thất gỗ trong không gian phòng khách này được thiết kế hài hòa tinh tế. Đảm bảo không gian ấm cúng, hiện đại, sang trọng.

>>> Tìm hiểu ngay Autodesk Recap là gì các khái niệm cơ bản nhất

Bên cạnh phòng khách là không gian phòng bếp

Phòng bếp cạnh phòng khách

Phòng bếp cạnh phòng khách

Phòng bếp được thiết kế gồm có tủ gỗ trên được sơn trắng, tủ gỗ dưới màu nâu xám. Sàn được lát nền đá hoa tạo cảm giác sạch sẽ.

cach tinh dien tich trong cad

Không gian phòng ăn

Không gian phòng ăn được bố trí đơn giản với những tone màu tươi sáng. Mang lại cảm giác ngon miệng, vui vẻ khi cả gia đình dùng bữa.

Bố trí bàn ăn

Bố trí bàn ăn

Tiếp đến là phòng ngủ Master

Đọc bản vẽ phòng ngủ ngủ

Đọc bản vẽ phòng ngủ ngủ

Phòng ngủ con trai

Bản vẽ phòng ngủ con trai

Bản vẽ phòng ngủ con trai

Phòng vệ sinh

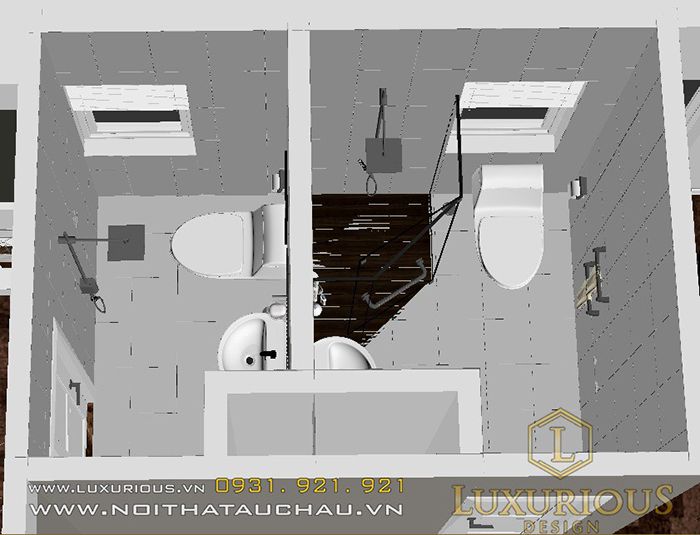

Bản vẽ phòng vệ sinh

Bản vẽ phòng vệ sinh

Tóm lại: Việc đọc bản vẽ đồ gỗ không phức tạp như chúng ta nghĩ. Mọi thứ sẽ được thể hiện ngay trong bản vẽ. Từ đó bạn có thể biết không gian nhà bạn tương lai sẽ như thế nào.

Trong giới hạn thời gian cho phép, chúng tôi không thể đi chi tiết và sâu hơn. Nếu bạn vẫn còn băn khoăn hãy liên hệ với chúng tôi. Các nhà thiết kế Luxurious Design sẵn sàng tư vấn từ a đến z cho bạn.

>>> Để thành thạo kỹ năng đọc bản vẽ bạn nên tham khảo bài viết các quy tắc cơ bản về thiết kế đồ gỗ nội thất

2. Tính diện tích trong cad

Tính tổng diện tích bản vẽ trong cad là điều mà các nhà thiết kế thường thực hiện sau khi đã có bản vẽ thiết kế đồ gỗ nội thất.

Bước 1: Download lisp tính tổng diện tích các hình trong Auto CAD.

Bước 2: Load lisp vào CAD

Bước 3: Nhập lệnh S2A/Enter, lúc này Lisp sẽ hỏi bạn Are you ok?

Có 2 gợi ý trả lời:

– Yes: Lisp sẽ chuyển bạn qua bước chọn đối tượng cần tính diện tích.

– No: Lúc này sẽ xuất hiện một hộp thoại yêu cầu bạn cài đặt các thông số hiển thị kết quả như sau:

Bước 4: Sau khi kết thúc tùy chọn ở bước 3 bạn tiến hành chọn các hình kín cần tính tổng diện tích và sau đó nhấn Enter hoặc phím cách

Bước 5: Chọn 1 điểm bất kỳ để đặt Text hiển thị kết quả.

cach tinh dien tich trong cad

Cách tính diện tích trong cad

>>> Cách tổng diện tích mét vuông ngoài thực tế so với diện tích trong cad

Hy vọng cách đọc bản vẽ đồ gỗ nội thất cùng cách tính tổng diện tích trong cad trên đây sẽ là những thông tin bổ ích trong quá trình hoàn thiện ngôi nhà của bạn. Nếu như bạn còn bất cứ những băn khoăn thắc mắc nào. Hãy liên hệ tới Luxurious Design. Chúng tôi luôn sẵn sàng giải đáp mọi băn khoăn thắc mắc của bạn.

>>> Xem thêm: Tìm hiểu về Khái niệm Autodesk, Autocad 360 là gì?
